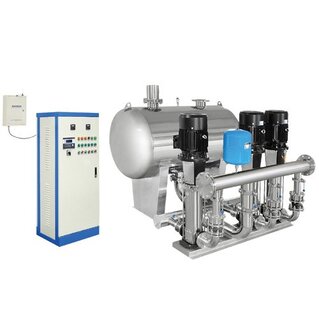

無負壓供水設備

產品概述：
無負壓穩流給水設備(無負壓供水設備,無負壓給水設備)用來解決自來水管網產生的負壓?jiǎn)栴}，地下水池二次污染和飲用水增壓?jiǎn)栴}。

為解決傳統生活供水系統中，水泵的直接接入自來水管網對自來水管網產生的負壓?jiǎn)栴}，創新研制開發可新一代中無負壓變頻給水設備(管網調節增壓設備)。該產品不但解決了地下水池的二次污染問題，還可以和純凈水設備配套，直接作為飲用水的增壓設備，可以在任何一個需要管網增壓的供水系統中使用。該系列產品獲得多項使用新型國家專利。

設備特點：

1.節電節水

采用變頻進行軟件起動，避免了電流沖擊。同時是實現恒壓控制，也避免了對管網的沖擊，延長了管路及閥門的壽命。傳統的水池二次加壓供水方式將自來水放入水池，使原有的自來水壓力釋放為零，浪費可自來水原有壓力能。

該設備利用調節裝置與自來水管網聯結可充分利用管網的壓力能，節電可達50%～90%。

2.消除了地下水池的二次污染

傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被贓物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。該設備利用調節裝置采用封閉式供水方式，消除了二次污染。

3.節省投資，減少占地，安裝、使用、檢修方便

建造水池，工程總投資大，并且使用過程中要定期清洗，不但增加了工程的總投資，還增加了日常的維護費用。該設備利用調節裝置供水，節省投資，減少占地，根據用戶的現場情況可以采用立式或臥式不同的安裝方式，檢修方便。

4.采用PID閉環調節，恒壓精度高，水壓波動小。

5.具有過載，短路，過流等各種自動保護功能。

6.自動化程度高，運行可靠，管理方便。

工作原理：

1.微機設定給水泵工作壓力，既用戶用水壓力。生活給水時，設備運行在低壓變頻狀態，有變頻器時刻監控管網壓力，對反饋值和設定值進行運算和比較計算，若管網壓力高于用戶所需壓力(設定壓力)則自動減少輸出頻率，從而使泵的轉速減少，出水量減少。若管網壓力低于用戶所需壓力(設定壓力)則自動增加輸出頻率，從而是泵的轉速增加，出水量增加，當一臺泵運行滿足不了用戶需要時，其他各臺泵自動投入，以保證用戶的使用壓力。

2.當自來水管網的壓力升高到達與用戶使用壓力時候，變頻器經過一段延時后便降低轉速直到停機。只有當壓力降到某一設定壓力值時，變頻器才重新開始工作。變頻泵組的工作知識滿足擁護的用水壓力與管網壓力之差。大大節約了電能。

3.當流量調節器內壓低于一個大氣壓時，安裝在流量調節器頂?shù)呢?fù)壓消除器打開，使氣體進入流量調節器內，消除負壓。當流量調節器內壓力升高時，又可以將多余的氣體排除流量調節器外，使流量調節器內蓄滿水，以備下次用水高峰期時使用。當流量調節器內蓄滿水后，在流量調節器頂?shù)呢?fù)壓消除器自動關閉，防止溢流。

工作過程：

1.管網壓力高于或等于用戶壓力時

當自來水壓力高于用戶使用壓力時，旁路止回閥導通，由自來水直接供給用戶用水。用戶壓力高于或等于設定壓力，變頻設備不運行，水泵處于停機狀態。

2.管網壓力低于用戶壓力時

變頻設備開始運行，水泵處于開始運轉。

A、管網流量大于等于用戶用水量時

若流量調節器內有空氣則壓力升高，又可以將多余的氣體排出流量調節器外。使流量調節器內蓄滿水以備下次用水高峰期時使用。當流量調節器內蓄滿水后，負壓消除器自動關閉，防止溢流。流量調節器內壓力恢復至自來水管網壓力。

若流量調節器內沒有空氣，流量調節器內壓力保持自來水管網內壓力。

水泵提升壓力為用戶用水壓力與管網里之差。

即水泵提供揚程=用戶用水壓力-管網壓力

B、管網流量小雨用戶用水量時

流量調節器內壓力降低，當流量調節器內壓力低于一個大氣壓時安裝在流量調節器頂?shù)呢?fù)壓消除器消除負壓。流量調節器內壓力降為零。流量調節器內的水與自來水的流入共同提供給用戶用水。流量調節器內儲備水補償?shù)氖怯脩粲盟c管網流量之差。水泵提升壓力為用戶用水壓力。

設備選型說明：

無負壓變頻供水設備的選型是根據用戶自來水管線、壓力與流量，用戶實際用水量、建筑物的高度等數據來確定的，設備表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管路很細，流量不能滿足擁水高峰期的用水要求，需要重新計算調節器的容積，

V容積=(Q出-Q進)△t

Q進=一天作高用水高峰期自來水進水量

Q出=一天最高用水高峰期用戶用水量

t=最大用水高峰持續時間
